Conexión de cargadores industriales de VE: Guía para la integración de RS232 y RS485

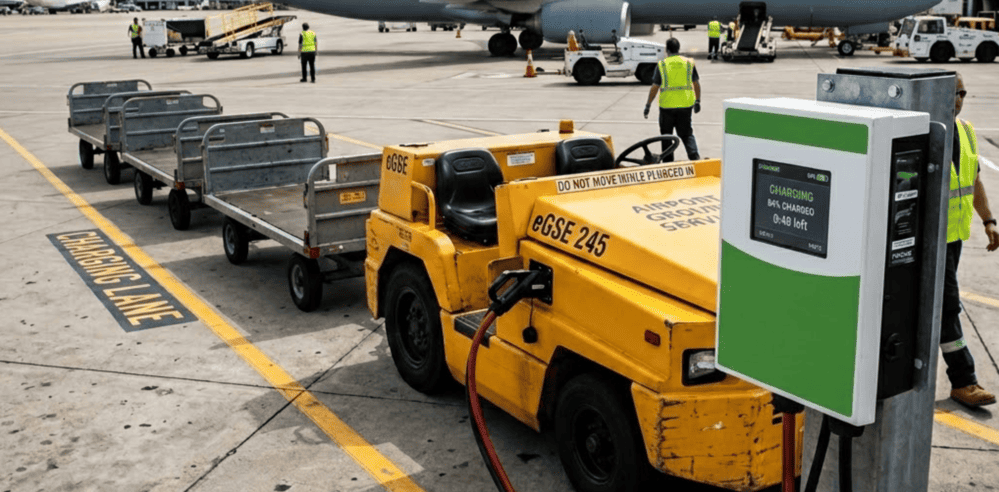

En el mundo en rápida evolución de la electrificación de flotas, la mayoría de las noticias se centran en los vehículos de pasajeros estándar y el OCPP (Open Charge Point Protocol). Sin embargo, el sector industrial —que comprende los Equipos de Apoyo en Tierra (GSE), las carretillas elevadoras y los tractores de terminal— opera con un cronograma diferente.

Muchos cargadores industriales, como los de Posicharge o AeroVironment, fueron electrificados mucho antes de que existieran los estándares modernos. En consecuencia, dependen de la comunicación serie heredada: RS232 y RS485.

Conectar estos cargadores "heredados" a plataformas modernas en la nube es esencial para escalar las operaciones. Este artículo explora las diferencias técnicas entre estos protocolos y cómo salvar la brecha hacia la gestión energética moderna.

Comprendiendo la capa física: RS232 frente a RS485

Es importante distinguir entre la capa física (los cables y voltajes) y el protocolo de aplicación (el lenguaje que se comunica a través de esos cables, como Modbus RTU o CANopen). La mayoría de los cargadores industriales utilizan capas de aplicación propietarias que requieren un manejo especializado.

RS232: El estándar punto a punto

RS232 es un método de señalización simple, de un solo extremo, diseñado para un transmisor y un receptor.

• Distancia: Limitada a aproximadamente 15 metros.
• Vulnerabilidad: Utiliza una tierra común, lo que lo hace susceptible al ruido eléctrico.
• Caso de uso: Ideal para tendidos de cable cortos, puertos de PC heredados y conexión directa a un único dispositivo de diagnóstico.

RS485: El caballo de batalla industrial

RS485 es un protocolo de señalización diferencial multipunto. Es la columna vertebral de la automatización industrial.

• Distancia: Admite tendidos de cable de hasta 1.200 metros.
• Escalabilidad: Puede soportar hasta 32 dispositivos (o más con transceptores modernos) en un único bus de par trenzado.
• Resiliencia: Debido a que mide la diferencia de voltaje entre dos cables (A y B), es altamente resistente al ruido eléctrico que se encuentra en almacenes y aeropuertos.

Por qué conectar cargadores serie a una plataforma de gestión energética?

Para los operadores de GSE, carretillas elevadoras y tractores de terminal, un enfoque de carga de "configúralo y olvídate" es imposible a gran escala. Gestionar cientos o miles de cargadores en múltiples ubicaciones requiere una plataforma central como Ampcontrol por varias razones críticas:

1. Restricciones de la red: Los sitios industriales como aeropuertos y centros de distribución a menudo tienen una capacidad de energía limitada. Al cargar una flota completa mientras se alimentan almacenes o sistemas de refrigeración, se corre el riesgo de sobrecargar la red.
2. Monitorización remota: Es ineficiente revisar los cargadores manualmente. Los sistemas centralizados proporcionan estado en tiempo real, códigos de falla y datos de rendimiento.
3. Informes de sostenibilidad: Las operaciones modernas requieren informes detallados sobre el flujo de energía, el consumo energético y las emisiones de gases de efecto invernadero (GEI).
4. Eficiencia operativa: La integración con los datos del vehículo permite la carga priorizada, asegurando que los vehículos que necesitan trabajar primero se carguen primero.

Cómo conectar cargadores RS232/RS485 a la nube

Los routers estándar y los sistemas basados en IP no pueden "comunicarse" directamente con los protocolos serie. Para superar esto, Ampcontrol utiliza el Controlador AmpEdge.

El AmpEdge actúa como una Pasarela Moderna. Se conecta físicamente a los puertos RS232 o RS485 del equipo heredado, ingiere los datos propietarios y los "mapea" a un formato estandarizado, de manera similar a cómo se comunican los cargadores OCPP modernos.

El proceso de integración de Ampcontrol:

• Transmisión de datos: El controlador transmite datos a la Nube de Ampcontrol a través de redes 5G o LTE.
• Visibilidad centralizada: Los operadores ven datos consolidados de varias marcas y protocolos en un solo panel.
• Accesibilidad API: Los datos son accesibles a través de la API de Ampcontrol para su integración con sistemas telemáticos o ERP existentes.
• Gestión dinámica de carga: Una vez conectado, el AmpEdge permite el control de energía en tiempo real, lo que permite a los usuarios operar microrredes o integrar almacenamiento solar y de baterías.

Electrificar la industria pesada no se trata solo del hardware más reciente, sino de llevar la infraestructura heredada a la era digital. Al conectar los protocolos RS232 y RS485 a la nube, capacitamos a los operadores de flotas para transformar los cargadores "fuera de línea" en activos inteligentes y conscientes de la red que impulsan una eficiencia operativa real y la descarbonización.

Joachim Lohse, CEO de Ampcontrol

Salvando la brecha: Serie frente a OCPP

Mientras que OCPP es el estándar de oro moderno debido a su naturaleza "plug-and-play" y formatos de mensaje estandarizados, RS232 y RS485 no ofrecen tal conveniencia. Conectar un cargador RS485 nuevo y desconocido generalmente requiere una revisión exhaustiva de la documentación y un mapeo personalizado.

El controlador AmpEdge "envuelve" eficazmente estos protocolos heredados en una capa moderna, otorgando al hardware antiguo las mismas capacidades que los cargadores inteligentes más recientes sin necesidad de una renovación total del equipo.

Seguridad: La ventaja oculta

Una desventaja importante de los protocolos serie es la falta total de autenticación o cifrado. Por sí solas, las señales RS232/RS485 pueden ser interceptadas o manipuladas si se accede a la línea física.

La solución de Ampcontrol resuelve esto al conectar los datos serie a un canal seguro en la nube. El AmpEdge controlador utiliza:

• Transmisión de datos cifrada
• VPN seguras
• Backhaul LTE/5G privado

Esto asegura que, si bien la "última milla" hasta el cargador es serie, el viaje a la nube está totalmente protegido contra las ciberamenazas.

Implementación y despliegue

El despliegue de esta solución suele seguir un cronograma de 3 a 4 semanas:

1. Planificación previa: Personalización de la configuración de AmpEdge para el protocolo propietario de su cargador específico.
2. Instalación de hardware: Instalación de una solución con gabinete NEMA in situ, incluyendo el controlador, routers industriales y antenas.
3. Puesta en marcha: Prueba del flujo de datos (consumo de energía, códigos de falla, estado de carga) para garantizar la precisión.
4. Escalado: Una vez que el primer sitio está en funcionamiento, el proceso se convierte en una plantilla repetible y eficiente en tiempo para toda su huella global.

Al salvar la brecha entre el hardware serie heredado y la inteligencia moderna en la nube, los operadores de flotas pueden maximizar su infraestructura existente mientras se preparan para un futuro de alta capacidad y gestión energética.
